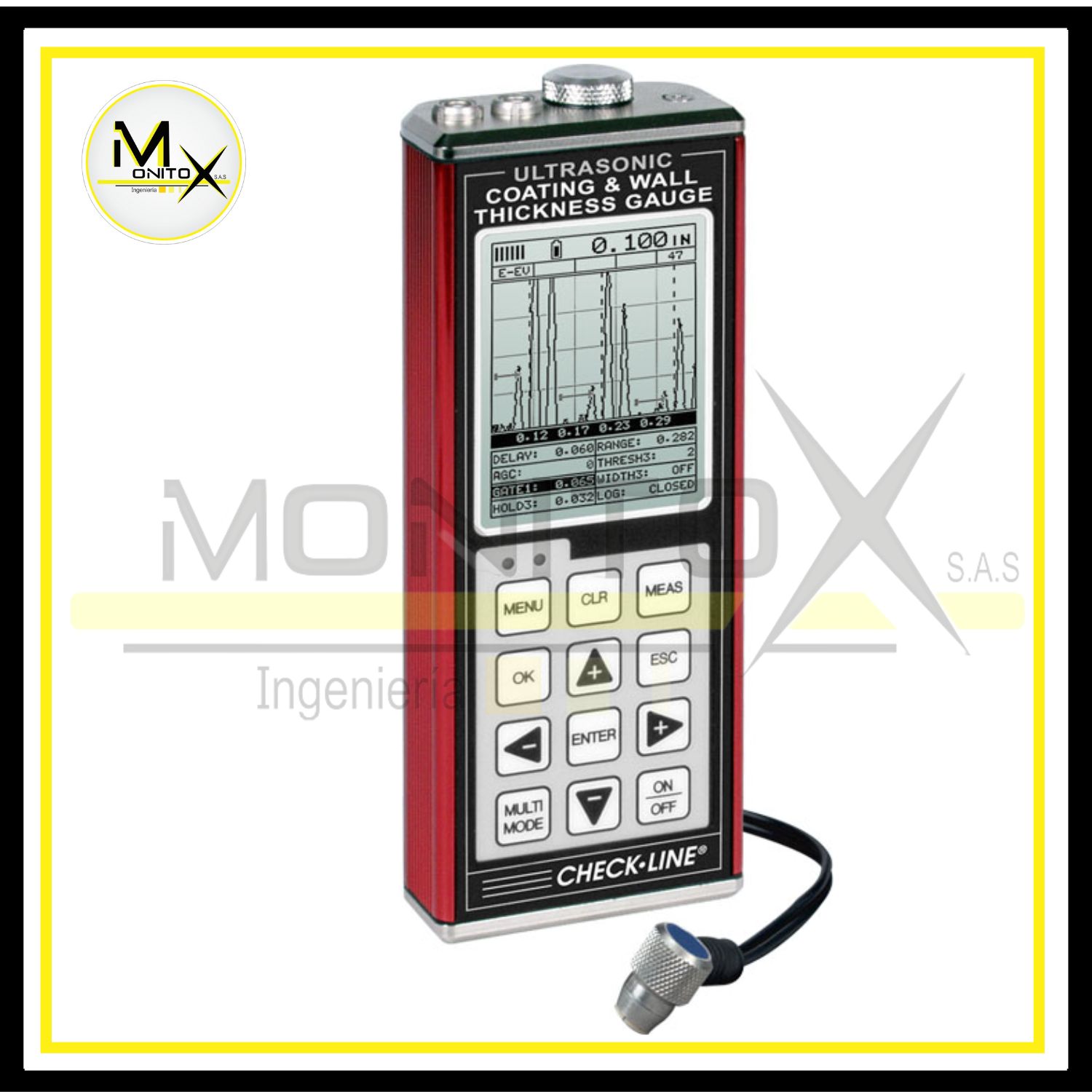

Kit combinado de medidor de espesor de pared y revestimiento con LCD a color y sonda T-102-2900
El nuevo CHECKLINE® TI-CMXDLP es el modelo de primera línea en la serie de medidores CMX que mide tanto el revestimiento como el espesor de la pared de manera rápida y precisa, desde un solo lado. Además, cuando se cambia al modo Pulso-Eco, el TI-CMXDLP mide y elimina automáticamente el recubrimiento de la medición del espesor de la pared, lo que permite al usuario ubicar la corrosión y las picaduras más finas, sin quitar el recubrimiento.
Cuenta con un modo de visualización A-Scan que permite al usuario ver los ecos de forma de onda reales, gráficamente, proporcionando la información necesaria para ajustar la configuración del indicador para un rendimiento óptimo. Esto es especialmente importante en tareas de medición desafiantes. El TI-CMXDLP también cuenta con un nuevo modo de operación E-EV («Echo-Echo-Verify»), también conocido como modo de triple eco, que proporciona una garantía adicional de que la medición mostrada es precisa y completamente verificada por ecos posteriores.
Se incluyen cinco modos de funcionamiento seleccionados por el usuario:
Coating On: Mide el grosor de la pared usando Pulse-Echo. Muestra por separado el espesor de la pared y el revestimiento.
Coating Off: Mide el grosor de la pared usando Pulse-Echo. Solo muestra el grosor de la pared.
Compensación de temperatura: Mide el espesor de la pared usando Pulse-Echo y ajusta automáticamente la calibración para compensar los cambios en la temperatura del material.
Thru-Coat: mide el grosor de la pared solo con Echo-Echo. (el revestimiento NO está incluido)
Modo de solo recubrimiento (CT): (Grosor del recubrimiento) Mide de 0,0005 a 0,100 pulgadas (0,013 a 2,540 mm). El rango variará ligeramente dependiendo del recubrimiento.
Nuevas funciones en la versión 2.0
- Memoria integrada, capacidad de 4 GB
- Transferencia de datos a PC a través de salida USB
- Datos almacenados en «Cuadrícula» o «Archivo secuencial con sello de fecha y hora
- Escaneo de alta velocidad 200Hz
- TDG (ganancia dependiente del tiempo)
- Captura de pantalla rápida a archivo (.tif)
- Tablas de linealidad mejoradas (en todos los modos de medición)
- Rango de ganancia de 110dB
- Las configuraciones se pueden respaldar o restaurar mediante una conexión USB
- Tasa de actualización de pantalla (25 Hz)
- PRF (frecuencia de repetición de pulsos 250Hz)
- Alimentación de línea disponible mediante USB-C a PC o adaptador de corriente estándar
- Rotación de pantalla (vertical/horizontal): solo versión en color
- Tasa de actualización de pantalla (25 Hz en blanco y negro, 60 Hz en color)
MODO DE ESCANEO DE ALTA VELOCIDAD Y MODO SCAN-B |
|
|
ALTA VELOCIDAD |
SCAN-B |
 |
 |
| El modo de escaneo mide 64 veces por segundo, mostrando la lectura máxima y mínima medida durante el intervalo de escaneo. La frecuencia de muestreo es de 200 / seg cuando la medición del revestimiento está desactivada. | El Scan- B muestra una vista en sección transversal basada en el tiempo del material de prueba del contorno de la persiana o la parte inferior de una aplicación de tubería o tanque. la vista Scan-B se dibuja a una velocidad de siete segundos por pantalla de derecha a izquierda. |
Características
- Certificado de calibración trazable NIST incluido
- Se puede utilizar una amplia variedad de sondas, tanto de ELEMENTO DOBLE como DE ELEMENTO ÚNICO, para casi cualquier aplicación.
- Reconocimiento automático de sonda con Auto Zero o Manual Zero.
- Gráfico de barras con valores iniciales y finales establecidos por el usuario que proporcionan la resolución más alta alrededor del valor de espesor objetivo.
- El modo diferencial permite al usuario establecer un «valor de espesor objetivo» y la pantalla mostrará la DIFERENCIA entre el espesor real y el objetivo como un valor positivo o negativo.
- Se pueden almacenar y recuperar 64 configuraciones personalizadas para un uso conveniente y etiquetadas para una fácil identificación
- Muestre los límites de alarma Hi/Lo con indicadores audibles y visuales.
- Ganancia ajustable en 5 pasos (VLow, Low, Med, Hi y VHi) en incrementos de 2db que proporcionan un rango de ajuste de ganancia de 8db (42–50db).
- Mide Recubrimientos hasta 0.100″
- La carcasa de metal proporciona una fuerte protección contra entornos hostiles.
- Sonda T-8071-0868 a sonda de membrana de elemento único de 1″-1 MHz para medir orificios de soplado en tuberías y accesorios de PE gruesos
- Clasificación IP 65
- Certificado CE
- Garantía: Calibre : 2 años Sondas : 90 días
- Hecho en EE.UU
LÍMITES DE MEDICIÓN |
|
| Radio mínimo para superficies convexas | 0.350 «(8.89 mm) |
| Radio mínimo para superficies cóncavas | 3 «(76,2 mm) |
| Altura mínima de | 1 «(25,0 mm) |
| Diámetro mínimo de la muestra | 0.150 «(3.8 mm) |
| Espesor mínimo del sustrato – F | na |
| Espesor mínimo del sustrato – NFe | na |
MODELO DE COLOR TI-CMXDLP-C
La pantalla LCD gráfica en color de gran tamaño está retroiluminada y presenta fuentes, gráficos y códigos de visualización fáciles de leer que muestran todas las configuraciones críticas, incluida la velocidad, el modo de funcionamiento, las alarmas, el modo de escaneo y más. La luz de fondo se puede configurar en ON (siempre encendida), OFF (siempre apagada) o AUTO (se enciende automáticamente al medir).
Con procesamiento de ultra alta velocidad (actualización de actualización de pantalla de 120 veces / segundo), TI-CMXDLP-C también es una herramienta extremadamente efectiva cuando se usa en el modo «Comprobación de fallas», simulando la función de un detector de fallas en una fracción del costo de identificar y localizar grietas, desprendimientos, defectos de soldadura, etc. También incluye una «función de amortiguación» que ayuda a filtrar los datos de forma de onda sin procesar para limpiar la señal, especialmente con sondas de muy baja y muy alta frecuencia.
Transductores de onda cortante de cambio rápido (QC) |
||||
 |
||||
| Descripción: | Transductores de onda cortante roscados para intercambiar rápidamente entre cuñas. Ideal para accesos limitados y superficies curvas. | |||
| Usado: | inspección general de soldadura | |||
| Amortiguación: | Alta ganancia (G), Resolución (R) * Especificar amortiguación después (QC), Sin amortiguación en 3,5 MHz | |||
| Conectores: | Microdot | |||
| Tamaño del elemento | 2,25 MHz | 3,5 MHz | 5,0 MHz | 10,0 MHz
|
| .250 «de diámetro | QC2525 | QC2550 | QC2510 | |
| .375 «de diámetro | QC3725 | QC3750 | QC3710 | |
| .500 «de diámetro | QC5025 | PQC5035 | QC5050 | QC5010 |
| Cuñas de cambio rápido estándar (QW) | |||
 |
|||
| Cuñas de cambio rápido: | ángulos personalizados disponibles a pedido | ||
| Tamaño del elemento | .250″ DIA. | .375″ DIA. | .500″ DIA. |
| 45° | QW2545 | QW3745 | QW5045 |
| 60° | QW2560 | QW3760 | QW5060 |
| 70° | QW2570 | QW3770 | QW5070 |
Especificaciones
| Gama en Acero: | Modo Pulse-Echo: Medidas de detección de hoyos y fallas de 0,025 a 9,999 pulgadas (0,63 a 254 milímetros)
Modo Echo-Echo: Medidas de pintura y revestimientos a través de 0,100 a 4,000 pulgadas (2,54 a 102 mm). El rango variará dependiendo del grosor. |
| Rango en modo de solo recubrimiento | 0,0005″ – 0,1000″ / Resolución: 0,0001″ (0,013 – 2,540 mm / Resolución: 0,001 mm) |
| Recubrimiento máximo | 0.100″ |
| Resolución: | 0,001 pulgadas (0,01 mm) |
| Rango de velocidad: | 0,0492 a 0,3936 pulg./ms 1250 a 9999 metros/seg |
| Unidades: | pulgadas o mm |
| Modos de medición: | – Pulso-Eco (modo corrosión) – Revestimiento Pulso-Eco (corrosión sin revestimiento) – Eco-Echo (a través de la pintura) – Comp. de temperatura (ajuste automático para la temperatura del material) – Solo revestimiento (medidor de revestimiento ultrasónico) |
| Tipos de transductores: | Doble elemento (1 a 10 MHz). |
| Producción | RS-232 para carga/descarga de configuraciones |
| Capacidad de memoria: | TI-CMXDLP: más de 200.000 mediciones |
| Fuente de alimentación: | Tres pilas alcalinas de 1,5 V o NiCad AA de 1,2 V |
| Duración de la batería: | Por lo general, funciona durante 150 horas en alcalino y 100 horas en NiCad |
| Apagado automático: | Después de 5 minutos de no uso |
| Mostrar: | Pantalla VGA en escala de grises de 1/8 pulg. 62 x 45,7 mm |
| Teclado: | Interruptor de membrana con doce teclas táctiles |
| Caso: | Cuerpo de aluminio extrusionado con tapas de aluminio niquelado (junta sellada). |
| Temperatura. Límites | Ambiente: -20 a 120 °F (-30 a 50 °C) Material: -0 a 200 °F (-20 a 100 °C ) Sondas especiales para alta temperatura disponibles opcionalmente. |
| Peso, neto: | 383 gramos |
| Dimensiones: | 63,5 ancho x 165 alto x 31,5 profundidad mm |
| Garantía: | 2 años limitado |
| Certificación: | Aprobado por CE, calibración de fábrica trazable a estándares nacionales |

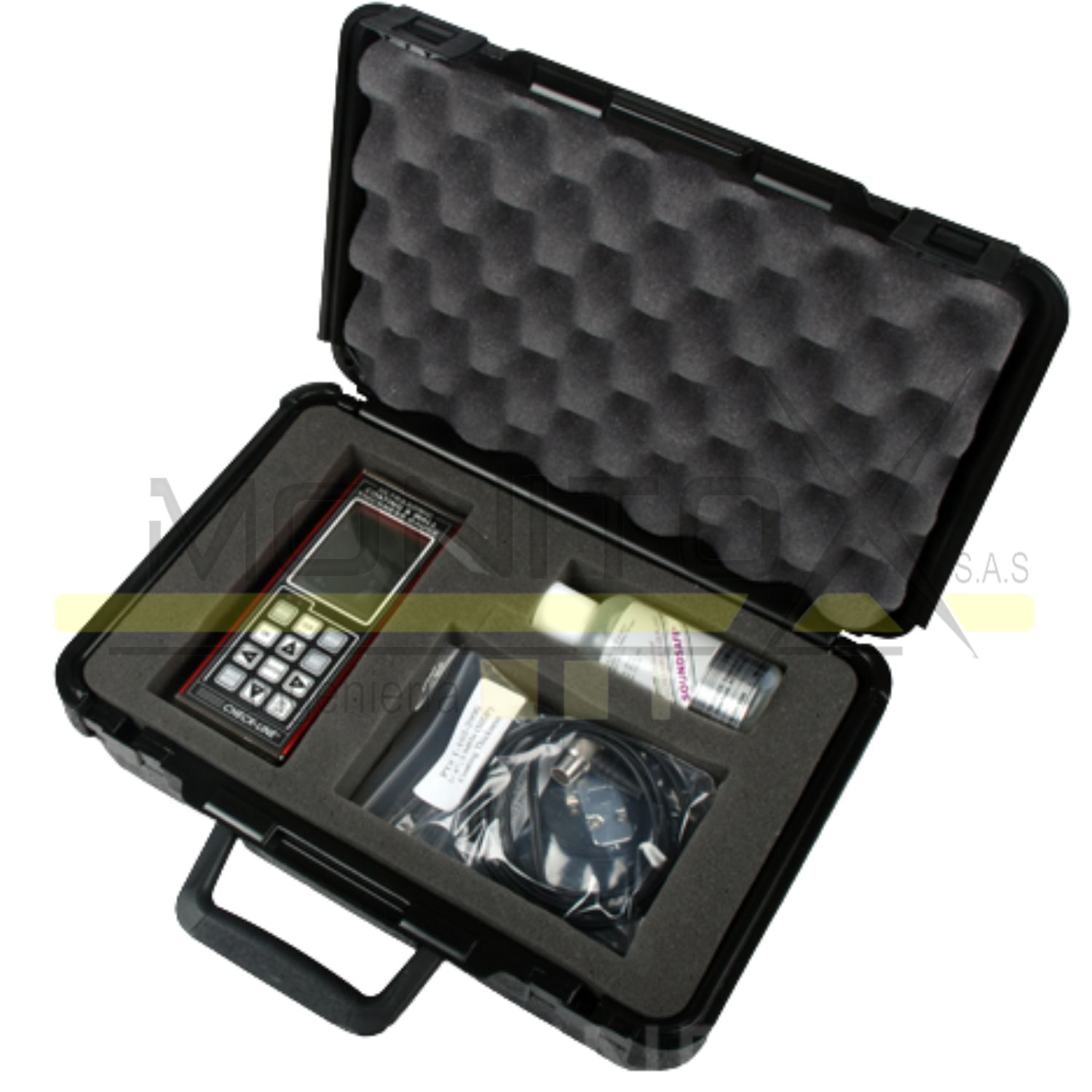

Equipo Completo
